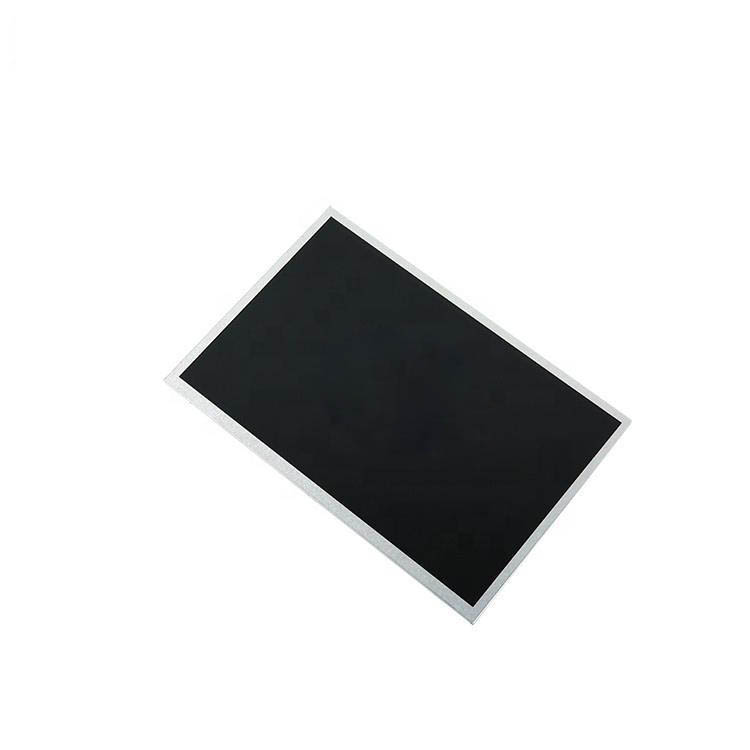

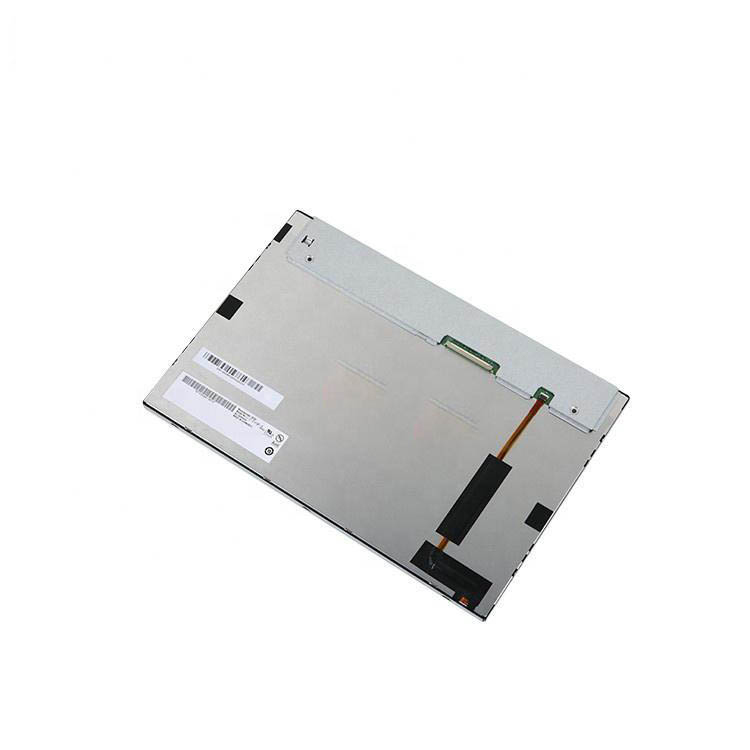

G121EAN01.2友达12.1寸全视角宽温高亮液晶屏阳光户外可视-友达12.1寸工控液晶屏 auo代理商

产品描述：G121EAN01.2友达12.1寸全视角宽温高亮液晶屏阳光户外可视-友达12.1寸工控液晶屏 auo代理商
在线订购

1、我公司G121EAN01.2为友达光电原厂原装全新液晶屏A规液晶屏；质量符合原厂的质量协议及技术协议标准(简称IIS准）；

2、正常使用下，液晶屏自售出之日起予以保修1年，

一、友达12.1寸液晶模组G121EAN01.2应用详情

基本信息：	面板品牌	AUO	面板型号	G121EAN01.2
	面板尺寸	12.1英寸	面板应用	工业，户外高亮
	面板类型	a-Si TFT-LCD , 液晶模组
工作环境：	工作温度	-30 ~ 85 °C	存储温度	-30 ~ 85 °C
工作环境：	RoHS状态	RoHS
典型特征 :	广色域，表面雾面，6/8位灰阶可选，广视角，风景模式，宽温，超高亮度，白光LED背光，背光寿命大于7万小时，宽屏

二、友达12.1寸液晶模组G121EAN01.2结构详情

像素特征 :	像素数量	1280(RGB)×800 , WXGA	点间距	0.068×0.204 mm (H×V)
像素特征 :	像素布局	RGB垂直条状	像素间距	0.204×0.204 mm (H×V)
结构尺寸 :	显示区域	261.12×163.2 mm (H×V)	可视区域	264.22(H) × 168.12(V)
结构尺寸 :	外观尺寸	278×184 mm (H×V)	外观厚度	7.32/9.29 (Typ./Max) mm
外观特征 :	外观形状	平面矩形	风景肖像	风景模式
外观特征 :	宽高比	16:10 (H:V)
安装方式 :	Side mounting holes (4-M2) on left, right bezel
其它特征 :	重量	TBD	表面处理	雾面，Hard coating (3H)

三、友达12.1寸液晶模组G121EAN01.2光学详情

基本信息 :	面板亮度	1000 cd/m² (Typ.)	对比度	1000:1 (Typ.) (透射)
	可视角度	89/89/89/89 (Typ.)(CR≥10)	光学模式	IPS，常黑显示，透射式
	最佳视角	全视角	反应时间	25 (Typ.)(Tr+Td) ms
色彩性能 :	白色色度	Wx:0.313; Wy:0.329	显示颜色	262K/16.7M (6-bit / 8-bit)
色彩性能 :	色域	72% NTSC (CIE1931)	白场变动	1.33 (Max.)(5 points)
显示性能 :	阳光下可视性	是

四、友达12.1寸液晶模组G121EAN01.2电子详情

工作频率 :	60Hz
翻转扫描 :	No
功率消耗 :	11.78W (Typ.)

五、友达12.1寸液晶模组G121EAN01.2背光详情

背光特征 :	灯管类型	WLED	灯管寿命	70K(Min.) (Hours)
背光特征 :	位置	侧入式光源
WLED电气 :	电压供应	24.4/31.24V (Typ./Max.)	电流供应	50mA (Typ.)
WLED电气 :	功率消耗	4.88/6.25W (Typ./Max.)
接口特征 :	类型	包含在屏信号接口中
接口特征 :	背光驱动	含LED驱动器

六、友达12.1寸液晶模组G121EAN01.2信号详情

信号系统 :	LVDS (1 ch, 6/8-bit)
信号电气 :	电压输入	3.3V (Typ.)		电流输入	458mA (Max.)
信号电气 :	功耗	1.65W (Max.)
端子详情：	型号	脚间距	Pin 数量	数量
端子详情：	093G30-B0001A-1	1.0 mm	30 pins	1 pcs

友达12.1寸液晶模组G121EAN01.2概况：

G121EAN01.2是友达 (AUO)推出的一款12.1英寸a-Si TFT-LCD液晶模组产品，G121EAN01.2装配有WLED背光，含LED驱动器背光驱动，无触摸。G121EAN01.2工作温度为 -30 ~ 85°C，存储温度为 -30 ~ 85°C。G121EAN01.2典型特征为: 广色域，表面雾面，6/8位灰阶可选，广视角，风景模式，宽温，超高亮度，白光LED背光，背光寿命大于7万小时，宽屏。建议G121EAN01.2应用于工业，户外高亮。G121EAN01.2作为一款IPS，常黑显示，透射式液晶模组产品，G121EAN01.2可以提供1000 cd/m²的显示亮度 1000:1的透射对比度，以及89/89/89/89 (Typ.)(CR≥10)（左/右/上/下）的可视角度，最佳观看角度为全视角，G121EAN01.2响应时间为25 (Typ.)(Tr+Td) ms。由于每个像素点采用了6-bit / 8-bit灰阶信号，G121EAN01.2可以显示262K/16.7M颜色，其显示的色彩饱和度也达到了72% (CIE1931)。G121EAN01.2背光采用了WLED发光的侧入式光源，光源的使用寿命为70K小时，含LED驱动器。G121EAN01.2采用了LVDS (1 ch, 6/8-bit)信号接口，总共30 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。

G121EAN01.2于2018年Q2量产，当前生产状态为量产中。如果开发新产品想采用G121EAN01.2液晶模组，关于G121EAN01.2的最新的生产状态信息和技术信息，G121EAN01.2的参数值请以规格书为准！G121EAN01.2的最新价格可以咨询在线客服。
