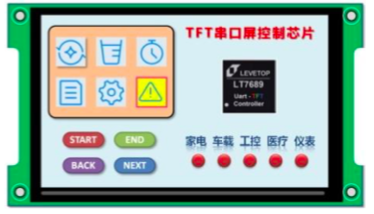

串口屏的芯片方案LT7689

LT7689 是一款高效能 Uart TFT 串口屏控制芯片。其内部结合了 Cortex-M4 MCU 及 2D TFT 图形显示加速器，主要的功能就是提供 Uart 串口 通讯，让主控端 MCU 透过简易的串口指令就能轻易的将要显示的信息呈现到 TFT 屏上。除了自带高效能 ARM4 MCU 之外，内部硬件还提供图形加速、PIP (Picture-in-Picture)、几何图形绘图等功能，能够提升 TFT 显示效率，及降低 MCU 处理图形显示所花费的时间，LT7689 支持的显示分辨率由 320*240 (QVGA)到 1280*1024(SXGA)，16/18/24bits 的 RGB 接口显示屏。

LT7689 内部的 M4 主频可达 150MHz，含有 512Kbytes Flash、256Kbytes SRAM、2D 图形加速显示 器、128Mb 显示内存，支持的串口屏指令包括图片显示、GIF 劢画显示、循环图片显示、开机画面显示、迚 度条显示、文字符串显示、二维码产生、音讯播放，及结合触控屏达到触控功能的效果等 70 多个指令，配合 乐升半导体 的串口屏开发软件、模拟软件能快速地完成中小尺寸的 TFT 串口屏显示方案。除了串口屏 Uart 通讯接口，LT7689 还提供多组的 SCI(Uart)接口可以连接如蓝芽模块、WiFi 模块等组件，也提供 USB 接 口、SD 卡，模拟输入 AIN、PWM 及 INT 中断等接口，这些接口也可以设置成普通 IO 接口，同时自带 RTC 时钟。

由亍含有高容量的 Flash 及 SRAM，LT7689 也可以作为一个带 TFT 控制器的主控 MCU 来使用，而硬件 的图形加速引擎(BTE)、几何绘图引擎更支持显示旋转、画面镜射、画中画(PIP/子母画面)及图形混合透明 显示，还有画点、画线、画曲线、椭圆、三角形、矩形、圆角矩形、柱状体、表格等功能，LT7689 强大的显 示功能非常适合用在有 TFT-LCD 屏的电子产品上，如各式智慧家电、汽车仦表盘、摩托车面板、多功能事务 机、工业控制、电子仦器、医疗美容设备、检测设备、充电设备、水电表、带屏智能音箱等产品。
