G101STN01.D

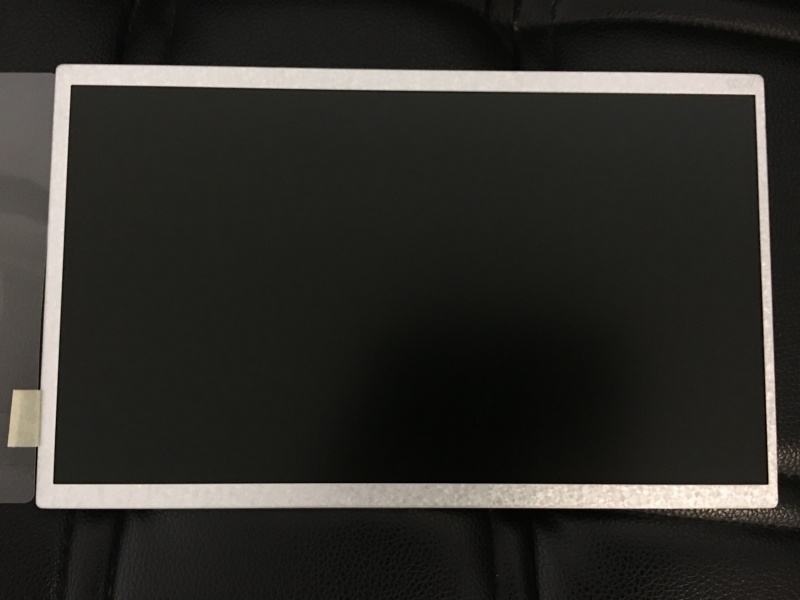

G101STN01.D友达推出的一款10.1英寸a-Si TFT-LCD液晶模组产品，它装配有WLED背光，含LED驱动器背光驱动，无触摸。此产品工作温度为 -10 ~ 60°C，存储温度为 -30 ~ 70°C，耐振动性为1.5G (14.7 m/s²)。

G101STN01.D友达液晶屏它的特征为：白光LED背光，寿命大于5万小时，含LED驱动器，端子倒装，6/8位灰阶可选，表面雾面，基于它的特点此型号应用于工业。

友达液晶模组G101STN01.D 结构详情

像素数量：1024(RGB)×600 , WSVGA

点间距：0.0725×0.2088 mm (H×V)

像素布局：RGB垂直条状

像素间距：0.2175×0.2088 mm (H×V)

显示区域：222.72×125.28 mm (H×V)

可视区域：226.43×128.1 mm (H×V)

外观尺寸：235×143 mm (H×V)

外观厚度：4.9±0.3 mm

外观形状：平面矩形

风景肖像：风景模式

宽高比：16:9 (H:V)

重量：180g (Typ.)

表面处理：雾面，Hard coating (3H)

友达液晶模组G101STN01.D 光学详情

面板亮度：450 cd/m² (Typ.)

对比度：500:1 (Typ.) (透射)

可视角度：70/70/60/60 (Typ.)(CR≥10)

光学模式：TN，常白显示，透射式

反应时间：7/9 (Typ.)(Tr/Td) (ms)

显示颜色：262K/16.7M (6-bit / 6-bit + Hi-FRC)

色温：6485K

亮度变动：1.25 (Max.)(5 points)

NTSC比值：46%

sRGB覆盖率：64%

Adobe RGB覆盖率：48%

DCI-P3覆盖率：47%

Rec.2020覆盖率：34%

作为一款TN，常白显示，透射式液晶模组产品，G101STN01.D友达液晶显示屏可以提供450 cd/m²的显示亮度 500:1的透射对比度，以及70/70/60/60 (Typ.)(CR≥10)（左/右/上/下）的可视角度，它的响应时间为7/9 (Typ.)(Tr/Td) ms。

由于G101STN01.D友达液晶屏每个像素点采用了6-bit / 6-bit + Hi-FRC灰阶信号，此产品可以显示262K/16.7M颜色，其显示的色彩饱和度也达到了45% (NTSC)。背光方面此产品采用了WLED发光的侧入式光源，光源的使用寿命为50K小时，含LED驱动器。

G101STN01.D友达工业液晶屏采用了LVDS (1 ch, 6/8-bit)信号接口，总共40 pins，采用端子连接，驱屏电压为3.3V (Typ.)，它的典型垂直刷新率Fv为60Hz。
