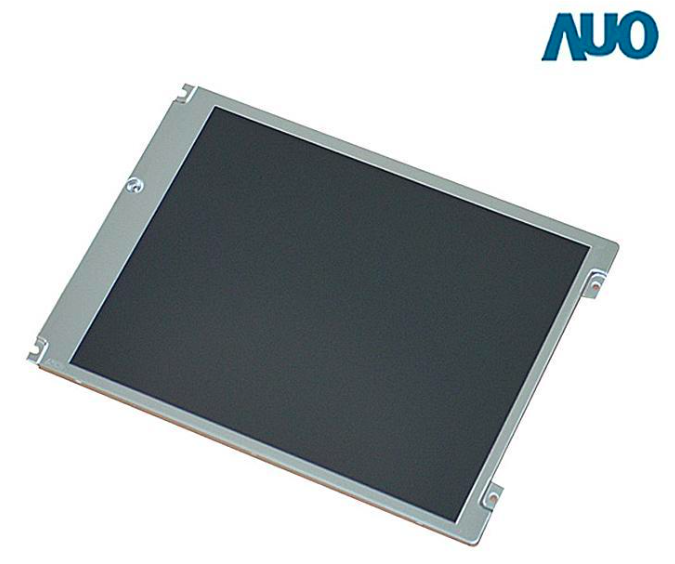

G084SN03 V3

友达 (AUO) 推出的G080UAN02.1是一款采用a-Si TFT-LCD技术的8.0英寸液晶模组产品，它装配有WLED背光，无背光驱动，无触摸。屏库总结它的典型特征为: 肖像模式，白光LED背光，表面镜面。它的工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C，耐振动性为1.5G (14.7 m/s²)。

• 一、友达8.4寸工业液晶屏G084SN03 V3基本参数

  品牌	友达 (AUO)	型号名称	G084SN03 V3
  屏幕尺寸	8.4英寸	屏幕类型	a-Si TFT-LCD, 液晶模组
  分辨率	800(RGB)×600 , SVGA	像素配置	RGB垂直条状
  显示尺寸	170.4(宽)×127.8(高) mm	外观尺寸	203(宽)×142.5(高) mm
  可视尺寸	173.8(宽)×131.2(高) mm	表面处理	雾面，Hard coating (3H)
  亮度	250 cd/m² (Typ.)	对 比 度	600:1 (Typ.) (TM)
  最佳角度		光学模式	TN，常白显示，透射式
  可视角度	80/80/80/60 (Typ.)(CR≥10)	响应速度	20/10 (Typ.)(Tr/Td) ms
  颜色数量	262K/16.2M , 45% (CIE1931)	背光类型	3 strings WLED , 30K小时 , 含LED驱动器
  屏幕重量	TBD	适用于	工业
  刷新频率	60Hz	触摸功能	无
  信号系统	LVDS (1 ch, 6/8-bit) , 20 pins , 端子	功耗	3.66W (Typ.)
  供应电压	3.3V (Typ.)	温度范围	工作: -20 ~ 70 °C ; 存储: -20 ~ 70 °C




  二、友达8.4寸工业液晶屏G084SN03 V3信号详情

  接口类型	LVDS (1 ch, 6/8-bit)		信号逻辑电压
  信号电气：	电压输入	3.3V (Typ.)	电流输入	270/330mA (Typ./Max.)
  FPC详情 :	脚间距	1.0 mm	数量	1 pcs
  	脚数	20 pins	信号电气功耗	0.9/1.2W (Typ./Max.)




  三、友达8.4寸工业液晶屏G084SN03 V3背光详情

  背光类型	WLED	是否可换	Replaceable
  背光数量	3 strings	灯管形状	3串
  背光寿命	30K(Typ.) (Hours)	位置	侧入式光源(底部)
  电压输入	28.8/32.85V(Typ./Max.)	电流输入	25/26.3mA (Typ./Max.)
  灯管电气功耗	2.16/2.63W (Typ./Max.)	类型	端子
  驱动电气功耗	2.76/2.97W (Typ./Max.)	背光驱动	含LED驱动器




  四、友达8.4寸工业液晶屏G084SN03 V3包装详情

  包装箱：	数量	重量	尺寸 (L×W×H)
  	30 pcs / 箱	12 Kgs	600×353×210 mm
